● 경량철골 천장과 벽체
벽체와 천장의 기본 골조를 구성하는 건식 시스템이다.
벽체는 스터드·런너·스페이서·보강채널 등으로 구성된다.
천장은 M바·클립바·T바 등·부속 철물과 함께 구조가 형성된다.
단열재는 온도 성능을 담당하고,차음재는 소리 차단 흡음재는 내부음환경 개선,마감재는 최종 표면을 완성한다.

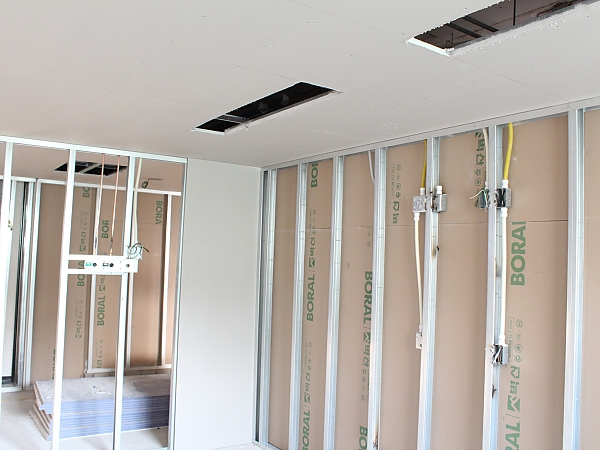

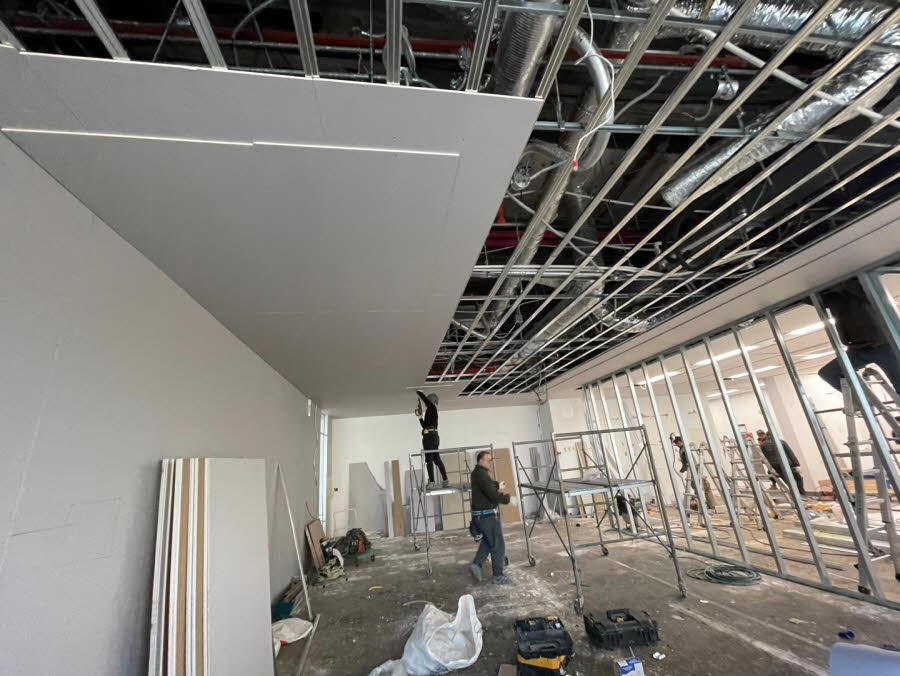

◙ 경량철골 벽체 스터드 칸막이
벽체 시스템은 기본적으로 스터드(런너) 골조→ 단열재 → 석고보드 등 마감판 취부로 구성 된다.
경량철골 스터드를 뼈대로 세운 뒤 그 양면 혹은 단면에 석고보드 등을 부착하여 만드는 대표 건식 벽체 공사이다.
기존의 습식 공법 (벽돌, 블록,미장 등)에 비해 시공이 훨씬 빠르고 간편하여 공사 기간을 획기적으로 단축시킨다.
다양한 두께와 보드 종류(차음,방화,방수,방균)를 선택할 수 있어 용도에 맞는 맞춤형 벽체 시공이 가능하다.
◒ 단열재
벽체 내부에 가장 많이 적용되는 기능 요소이다.
열 차단·결로 방지·표면 온도 안정화를 위해 외벽·상부층 벽체에 기본적으로 사용된다.
글라스울
록울
보드형 단열재
차음 요소(Sound Blocking)
스터드 사이에 부착된다.
벽체 단면의 밀도를 높여 공간 간 단열 및 흡음 역할 등을 한다.
석고보드(일반/방화/방수/차음 등)
패널류(흡음·장식 패널)
▲시공법
*수직,문자리 수평 등 스터드 간격 맞춰 시공
*단열재 부착
*전기 배선 매립
*골조 작업 완료
*석고보드 취부
스터드 칸막이는
✔ 시공 속도가 빠르고
✔ 구조가 깔끔하며
✔ 추후 변경도 용이한 장점이 있다
 |
 |
 |

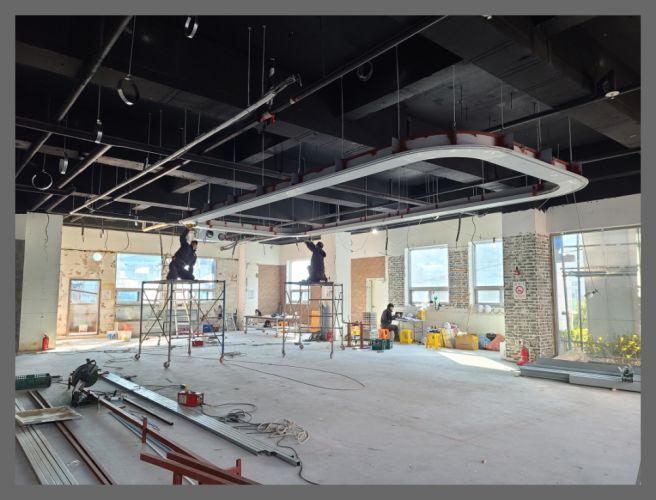

◙ 경량철골 천장
천장 골조 구성
M바 (M-Bar)
천장의 레벨과 평활도를 형성하는 메인 프레임이다.
석고보드,텍스 등 마감판 취부에 앞서 기준 골조가 되며 높이 조정과 하중 분산 역할을 한다.

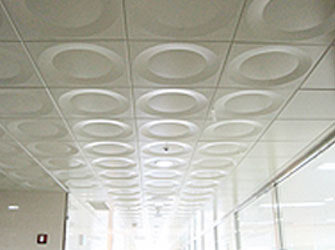

T바(T-Bar)
모듈형 패널 천장의 프레임이다.
철판·마이톤 등 마감판을 올려 시공하는 방식으로 점검·교체가 쉽고 유지관리성이 우수하다.
클립바(CLIP BAR)
천장 평활 확보에 중요한 역할을 하며 클립바에 SMC, AL타일판 등을 부착하여 천장 마감(Finishing for Ceiling)을 한다.
►흡음 기능이 필요한 천장에서는 마감재 자체가 곧 흡음 구조가 된다.
▶ 천장 마감판 종류
텍스
석고보드
마이톤
흡음 보드
SMC 패널
금속 천장
 |
 |
 |
 |
 |
 |

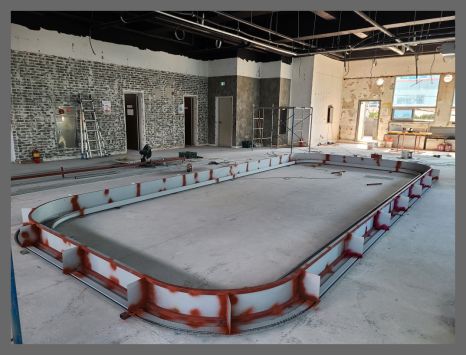

● 금속공사
인테리어 디자인은 공간의 분위기와 느낌을 결정하는데 중요한 역할을 한다.
이 중에서도 금속자재는 현대적이고 고급스러운 느낌을 제공하여 공간의 미적 요소를 더욱 풍부하게 만든다.
금속 자재의 종류.
스테인레스 스틸(Stainless Steel):

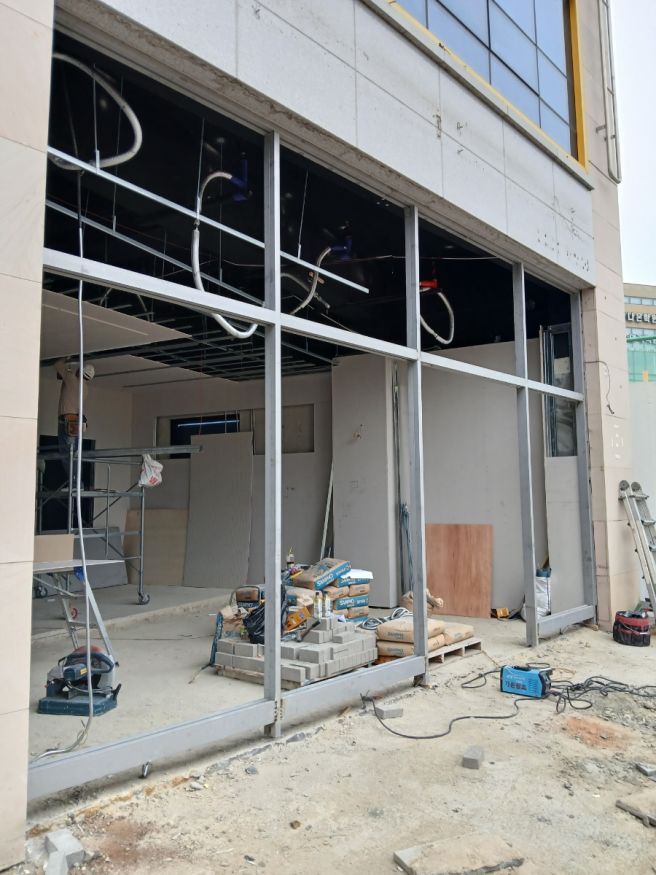

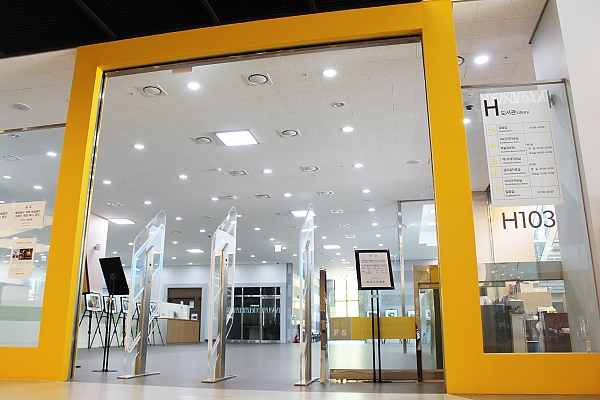

◙ 금속 공사의 활용성
| 활용분야 | 주요예시 |
| 외장 마감 | 알루미늄 루버, 커튼월, 금속패널 |
| 창호 및 유리 프레임 |
알루미늄 창, 쇼윈도우 프레임, 유리 파티션 |
| 실내 마감 | 스테인리스 몰딩, 금속 손잡이,실내 파티션 난간,등박스,커튼박스 등 |
| 구조 보강 | H빔, 앵글, 철골 보강재 |
| 기타 맞춤 제작 | 철제 캐노피, 간판 프레임, 메탈 조형물, 음식점 주방,베이커리 작업대 등 |
▶장점:
| 장점 | 설명 |
| 내구성 | 외부 환경에 강하고 오래 사용 가능 |
| 가공성 | 정교한 가공이 가능해 시공 품질이 우수 |
| 디자인 다양성 | 절곡, 펀칭, 레이저 등으로 창의적인 디자인 연출 가능 |
| 유지관리 | 오염에 강하고 표면 세척이 쉬워 관리가 편리 |
▶단점: 일부 스테인레스 스틸은 지문이나 금속 흔적이 쉽게 남을 수 있다.
 |
 |
 |
 |
 |
 |

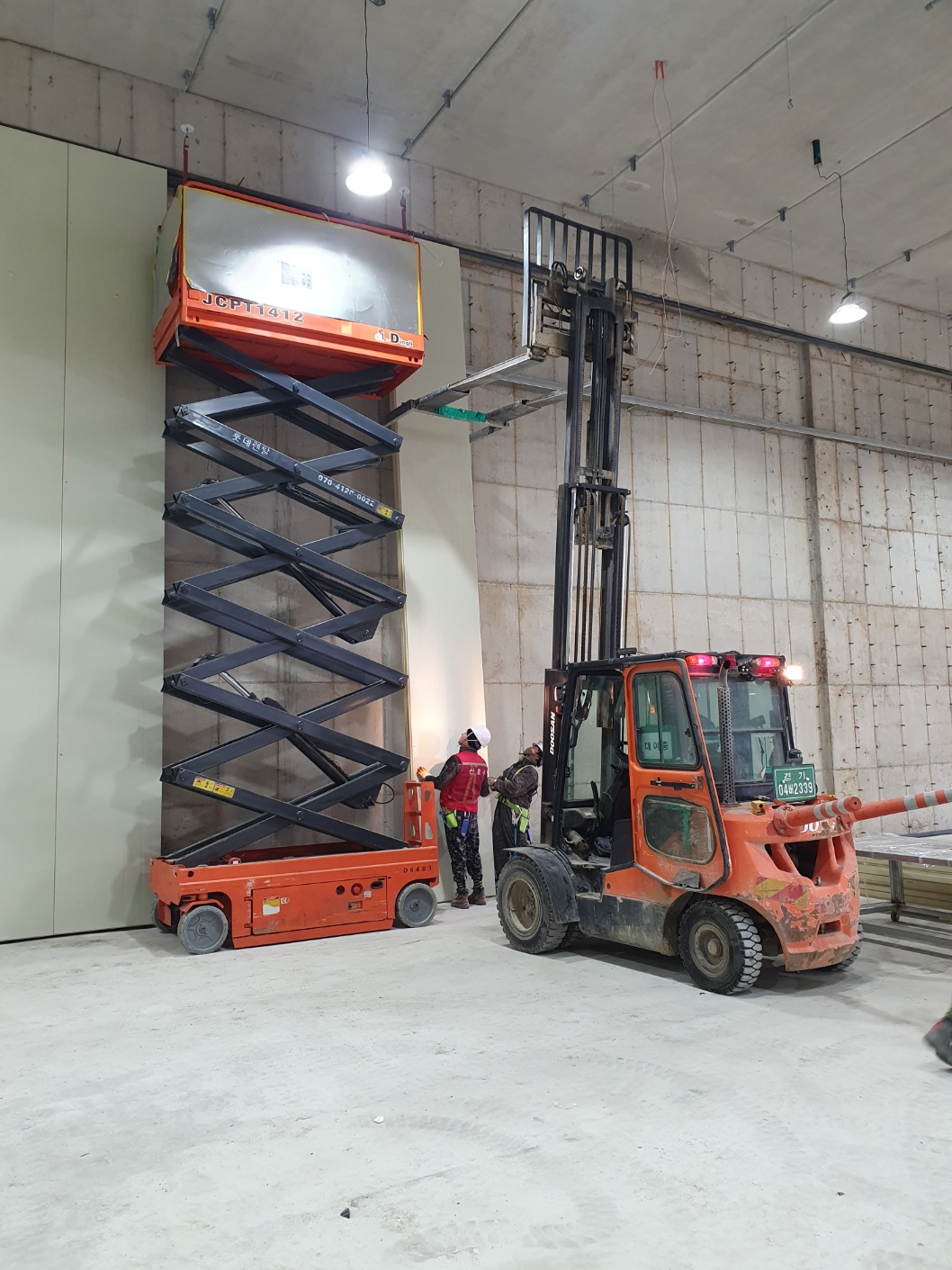

● 건축용 퍈넬 종류 및 특징

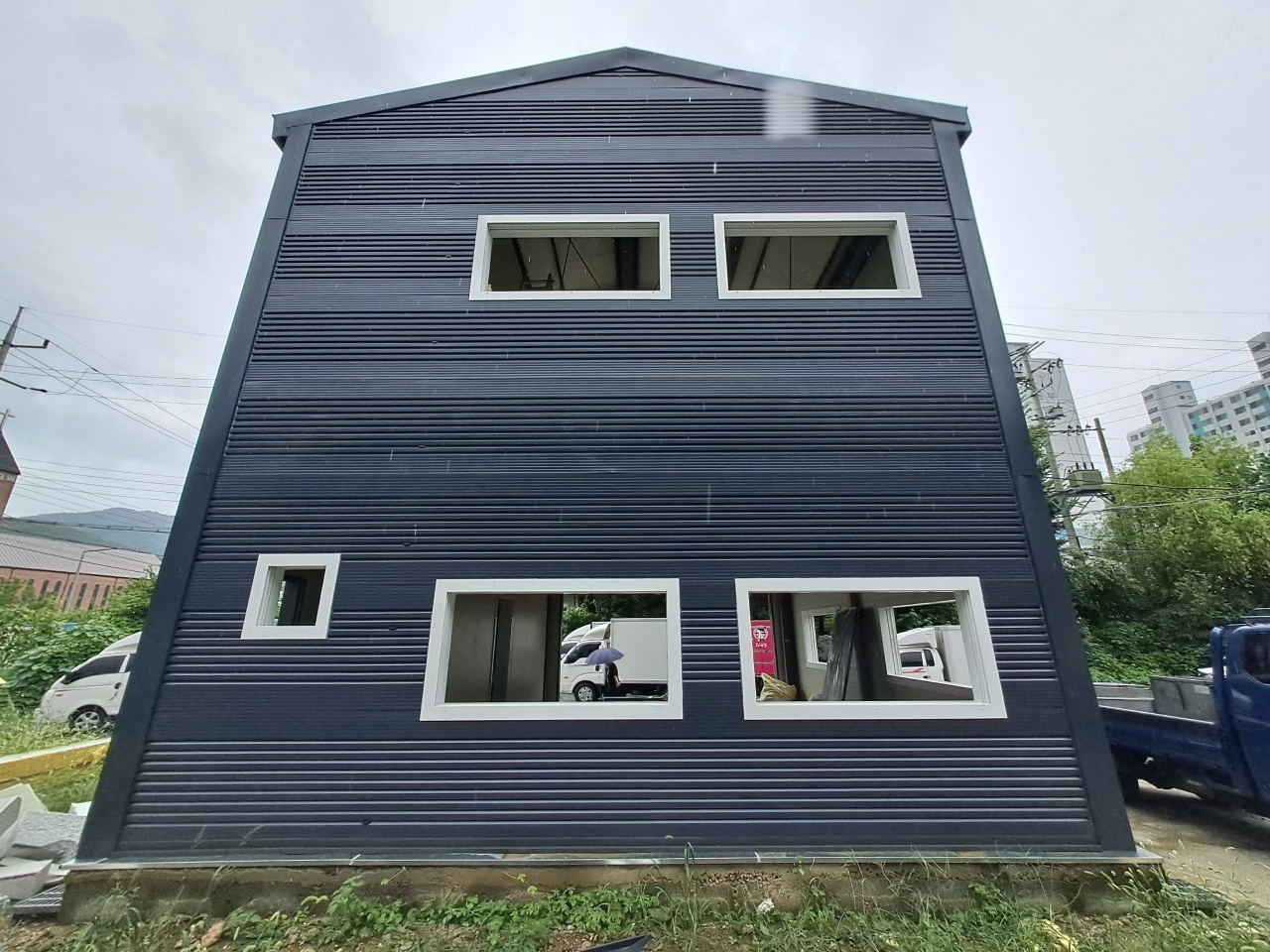

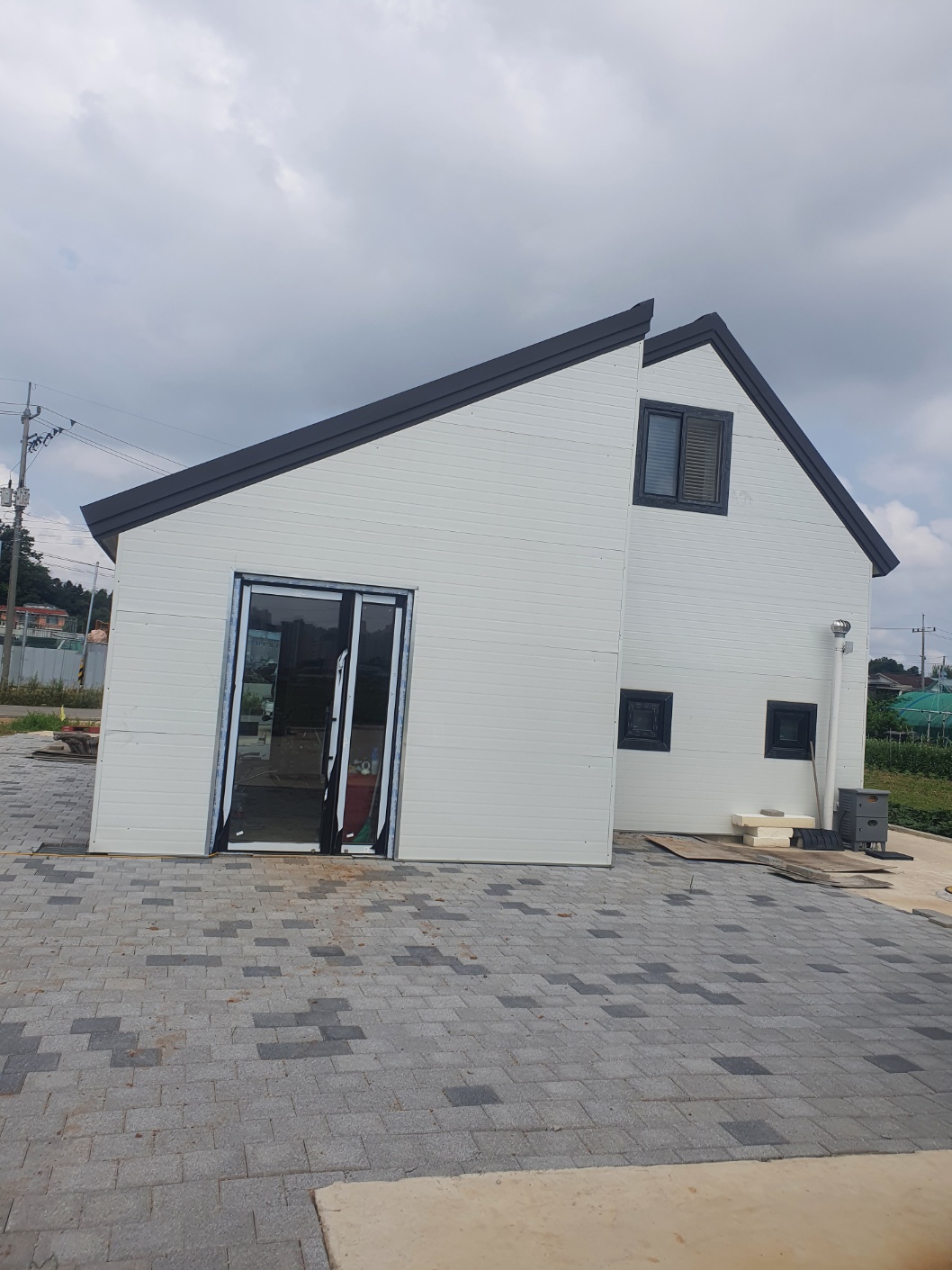

1.샌드위치 판넬(Sandwich Panel)
두개의 금속판(철판,컬러강판) 사이에 단열재를 넣은구조.
이 내부 단열재가 무엇인지에 따라서 시공 단가및 폐기물 분리 처리 비용이 달라짐.
◆판넬을 구성하는내부 재료에 따른 샌드위치 판넬의
종류- [철판]+[단열,방음,내화재]+[철판]
(중앙내부재)
EPS 판넬(스티로폼) - 가볍고 저렴함.
PU/PIR 판넬(우레탄) - 단열성능이 최고.냉동,물류창고 등
글라스올 판넬(유리섬유) -불에강함,섬유질 단열재 사용
미네랄울 판넬(암면) - 내화성 매우 우수
▶장점: 단열성능 우수,시공 속도빠름,비교적 저렴,다양한
두께와 디자인 가능.
▶단점: 내부 심재에 따른 화재 취약성에 차이 있음.
충격에 약할 수 있음.
| 판넬두께 (T) |
철판두께 (T) |
판넬 넓이(mm) | 판넬길이 (mm) |
| 50,75,100, 125,150,200. |
0.4 - 기본사양 0.5 - 표준사양 0.6+ - 고내구성 |
1000 | 1800,2100, 2400, 2700, + |
2.금속 판넬 (Metal Panel)
알루미늄, 스틸등을 사용한 외장 마감용 판넬
▶장점: 외관이 깔끔하고 현대적.내구성 및 내식성 우수.
유지관리 용이.
▶단점: 단열 성능은 별도단열재 필요.비용이 비교적 높음
시공 정밀도가 높음으로 시공시간 또한 높음.
3.AL 복합판넬
알루미늄+플라스틱 코어+알루미늄 구조
가볍지만 튼튼하고 단열,방수 성능까지 갖춘 매우 실용적인 외장재.타자재 대비 유지관리도 간편하고 다양한 디자인 선택 가능,
▶장점: 가볍고 가공쉬움. 다양한 색상및 디자인.외장재로
인기 높음.
▶단점: 화재에 취약,단열성능 낮음.충격에 약함.
4.콘크리트 판넬(Precast Concrete)
공장에서 미리 제작한 판넬.
▶장점: 구조적 강도 매우 높음.내화,내구성 우수.품질균일
▶단점: 무거운 운반으로 시공의 어려움, 고 비용.
설계,시공 변경이 어려움.
5. 목재 판넬(Wood Panel/ CLT 등)
목재를 압축 접착하여 만든 판넬
▶장점: 친환경 소재, 단열 성능 우수,자연스러운 디자인
▶단점: 화재및 습기에 취약,유지관리 필요, 고 비용.
▣ 비교 표
| 판넬종류 | 단열성 | 내화성 | 비용 | 특징 |
| 샌드위치 | 높음 | 중-높음 | 저-중 | 가장일반적 |
| 금속 | 낮음 | 높음 | 중-고 | 외장마감용 |
| AL복합 | 낮음 | 낮음 | 중 | 디자인용 |
| 콘크리트 | 중 | 매우높음 | 고 | 구조용 |
| 목재 | 높음 | 낮음 | 중-고 | 친환경 |
 |
 |
 |

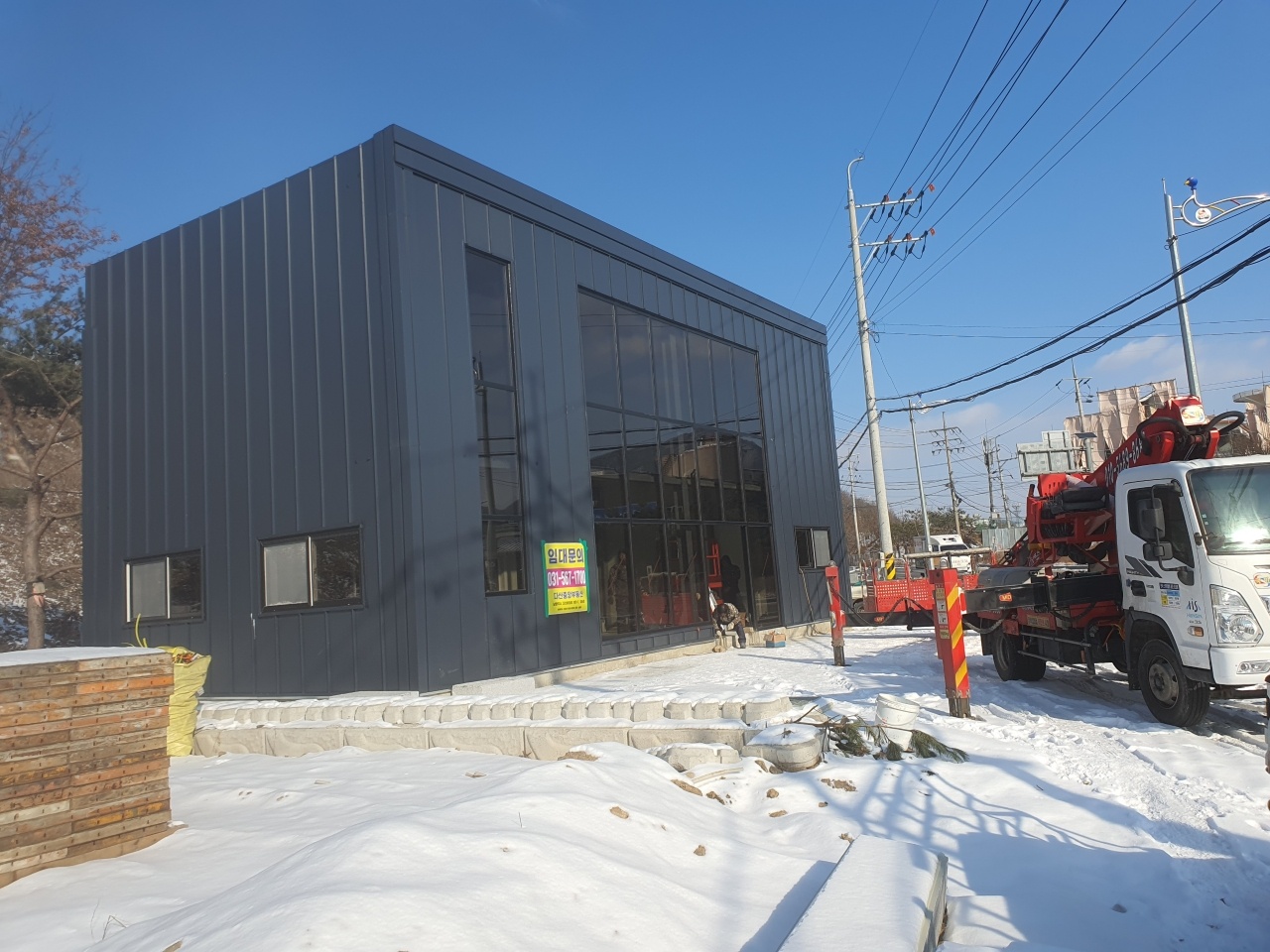

◙ 징크판넬(Zinc Panel)
징크(Zn 아연)를 주 성분으로 알루미늄,구리,티타늄 등을 합성하여 만든 복합금속 패널로
내식성과 내구성이 우수해 외벽이나,지붕,커튼월등에 다양하게 활용. 특히 자연스러운 금속질감과
시간이 지나도 자연스러운 색 변화(파티나 현상)덕분에 고급스러운 외관 건축물에 자주사용.
▶장점: 다양한 색상 구현(회색,블랙,청동,티탄 실버 등)
아연의 특성상 부식에 매우강함,산화피막을 형성
하여 장기간 유지(40-120년). 심해(바닷가)지역
에서도 내구성이 뛰어 남.
자체 내식성으로 별도의 도장작업이 필요없고
가벼운 중량으로다양한 건물 외피에 적용,유지
보수 비용이 적게들며 샌드위치 판넬 같이 내부에
단열재 (EPS,우레탄,그라스올 등)의 삽입재가 있어
단열과 방음성능을 갖추고 있음.
100% 재 활용 가능한 친환경 건축자재,
▶단점: 시공 난이도로 인한 정확하고 숙련된 시공 필요.
초기 자재비용이 일반 금속페널 보다 높음.
시간이 지나면 색이 변화 하는 자연 스러운 파티나 효과.
◒징크판넬의 종류
1.단열형: EPS(스치로폼),우레탄,그라스올등 내장재내장
2.비단열형: 디자인 중심 외벽 커튼월 형
3.티타늄 징크(Titanium Zinc):
99.9%이상의 아연과 티타늄(0.06%~0.2%),구리
(0.08~1.0%),알루미늄(0.015%이하)을 첨가한 최고급
제품군으로 내식성과 색감이 뛰어남.
5.컬러징크(Color Zinc): 다양한 색상과 질감을 구현한
현대적 세련된 판넬.
 |
 |
 |
